詳細描述

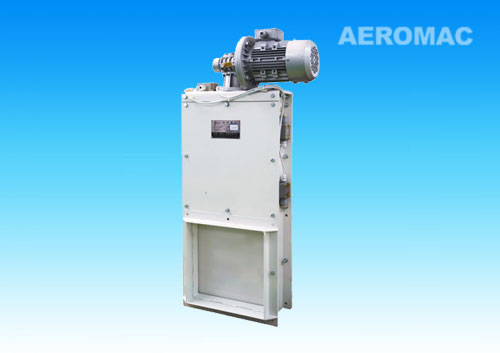

主要用途：TZMD 電動閘門是一種自動截料裝置；
廣泛用于各種飼料廠及糧食加工廠、油廠和糧庫等物料自動輸送場所；
TZMD系列電動閘門具有適用范圍廣、動作靈敏、安裝調試方便、質量可靠等特點；
可根據用戶特殊需求制作特殊規格。
工作原理：
TZMD 電動閘門是電機經過齒輪減速后帶動螺桿依正反向旋轉，實現閘門板（插板）作往復運動；
由行程開關控制電機停轉；
閘門板不采用滑槽異向，而由托輥支承，并采用錐形口進料，這樣閘門板即不會被物料卡死、漏料，啟開時也不至向外帶料，閘門板運動自如，阻力小。
主要規格及技術參數：
| 參數 | TZMD20*20 | TZMD25*25 | TZMD32*32 | TZMD40*40 | TZMD50*50 | TZMD60*60 |
|---|---|---|---|---|---|---|
| 生產能力(t/h) | 50 | 50 | 50 | 100 | 200 | 300 |
| 功率（Kw) | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | 0.75 |
主要結構：
TZMD 電動閘門主要由長框架、閘板、齒輪、滾輪、進料錐斗、電機、帶座軸承等部分組成，

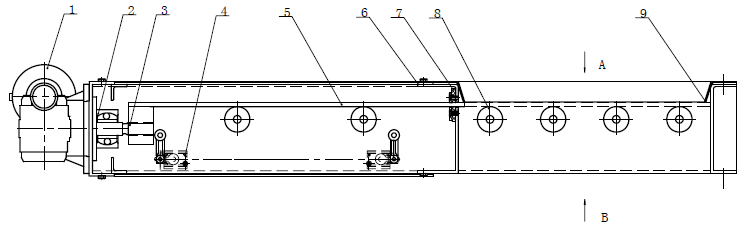

結構示意如圖：
1、減速機 2、帶座軸承 3、螺母螺桿 4、行程開關 5、閘門板
6、框架 7、密封墊 8、托輥 9、法蘭料斗
