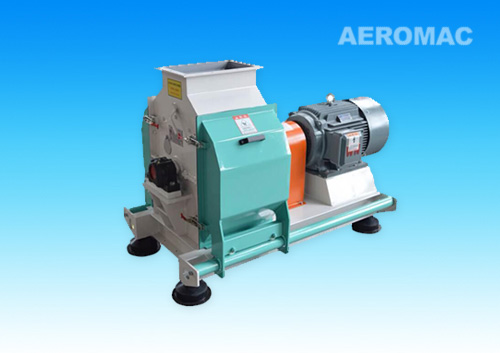

SFSP 56×40 粉碎機 瀏覽量：7264 所屬類別：粉碎機系列
注:
S一飼料機械專業代號;
FS一粉碎漢語拼音字頭；
P一錘片式；
56一轉子直徑56cm；
40--粉碎室寬度40cm
S一飼料機械專業代號;
FS一粉碎漢語拼音字頭；
P一錘片式；
56一轉子直徑56cm；
40--粉碎室寬度40cm
上一篇：
SFSP 66×120 細粉碎機
下一篇：
SFSP 66×100 粉碎機
詳細描述
底座：聯接和支承粉碎機各部件，使其形成一個整體。粉碎后的粉料由底座下面排出。轉子：由主軸、錘架板、銷軸、錘片、軸承等零件組成，它是粉碎機的主要運動部件。轉子轉速較高，裝配后在不裝銷軸和錘片的情況下，必須進行動平衡檢驗。 ．
操作門：更換篩板或錘片時須開啟操作門。篩板靠操作門來壓緊。
上機殼：上部有進料口，下部與底座聯接，兩側分別裝有篩板，與轉子組成粉碎室。物料在粉碎室中進行粉碎。
進料導向機構：使物料從左邊或右邊進入粉碎室。進料導向板的換向由帶電控換向閥的氣缸控制，并通過行程開關自動改變電機的轉向，使進料方向與轉子轉向一致(或手動換向)。
工作過程 ：
需粉碎的物料通過與本機相配的喂料機構由頂部進料口喂入，經進料導向板導向從左邊或右邊進入粉碎室，在高速旋轉的錘片打擊和篩板摩擦作用下物料逐漸被粉碎，當被粉碎物料的顆粒直徑小于篩孔，在離心力和氣流作用下穿過篩孔從底座出料口排出。
| 型號規格 | SFSP120×40 | SFSP112×30 | SFSP56×40 | SFSP56×36 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 轉子直徑(毫米) | 1200 | 112 | 560 | 560 | |||||||
| 粉碎室寬度(毫米) | 400 | 300 | 400 | 360 | |||||||
| 主軸轉速(轉／分) | 1480 | 1480 | 2950 | 2950 | |||||||
| 錘片線述(米／秒) | 90 | 90 | 86 | 86 | |||||||
| 錘片數量(片) | 4×16(=64) | 4×12(=48) | 4×6(=24) | 4×5(=20) | |||||||
| 配套動力(千瓦) | 110 | 90 | 75 | 55 | 37 | 30 | 15-22 | ||||
| 外 形 尺 寸 | 長(毫米) | 2016 | 1741 | 1628.5 | 1440 | ||||||
| 寬(毫米) | 1360 | 1360 | 800 | 800 | |||||||
| 高(毫米) | 1550 | 1550 | 1000 | 1000 | |||||||
| 正常吸風量(米3／分) | 50 | 45 | 38 | 33 | 25 | 22 | 18 | 16 | |||
| 型號規格 | SFSP120×40 | SFSP112×30 | SFSP56×40 | SFSP56×36 | |||
|---|---|---|---|---|---|---|---|
| 配用動力(千瓦) | 110 | 90 | 75 | 55 | 37 | 30 | 15～22 |
| 產量(噸/時) | 10～22 | 6～18 | 8～15 | 5～11 | 5～7 | 4～6 | 1.5～5 |
